杜甫机械水泥制砖机的控制系统

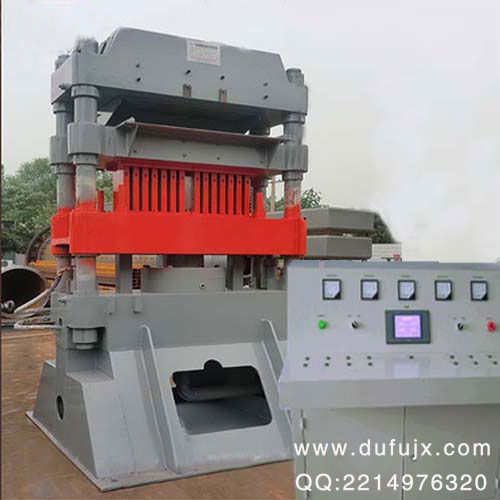

水泥砖的原材料主要由细石子、砂和水泥等组成。杜甫机械的水泥制砖机是一个强压成型设备，其结构如图 l 所示水泥制砖工艺流程砖坯成型经过石子、砂和水泥混合和搅拌．注入模腔，挤压成型，最后出模等一系列工艺生产过程。具体如下：将推板送到模箱下部的工作台上，工作台上升至模箱底部、起模．通过往复导向面料装置将混合、搅拌后的物料浇注人模具．模箱振动，上压头压下，将模箱中的料在振动的同时版实成型，判断是否需要二次面料，如需则返回加料，如不需则工作台带动推板和成型砖下降至最底部，再将推板和成型砖一起推出，完成制砖工作．
杜甫机械水泥制砖机控制系统的特点
( l ）水泥制砖机控制系统通过 PIC控制起模缸、液压缸、送料缸等的进退，提高了系统的性能，减少了人力使用。水泥制砖机通过更换模斗可生产不同规格多孔砖、空心砌块、路缘石、路面砖以及植草砖、护坡砖等水泥制品，每个动作程序互锁：
( 2 ）杜甫水泥制砖机设置了手动自动按钮，手动按钮主要是在系统或软件调试时使用，一般生产中，采用自动模式。并为各个按钮设置了指示灯，以便系统运作不正常时，容易查错。
( 3 )水泥制砖机控制系统设置了信号灯，每个信号均有指示灯，防止管理和检杳错误。
1、杜甫机械水泥制砖机控制系统硬件设计
水泥制砖机控制系统硬件设计可编程序控制器是一种通用的自动控制装置．它将计算机技术、自动化技术和通信技术融为一体．成为现代工业实现自动化的核心设备：将 PLC 及计算机控制技术应用到水泥制砖机控制系统中，通过软件设计来实现联锁保护、自动控制及过程控制，杜甫机械水泥制砖机选用西门子公司的57—200系列PLC 下位机作为控制系统核心。这种PLC将模块式和一体式PLC的优点结合起来，即 CPU本身自带一定数量的数字量1/0 ，可独自完成开关量控制。同时又具有扩展能力．能和数字量1/0模块、模拟量1/0模块以及通讯模块组合在一起形成复杂系统。该系列PLC无具有结构紧凑、性能优异、程序容量较大、运行速度快、编程灵活、通信功能强大等优点。
2、 杜甫机械水泥制砖机控制系统软件

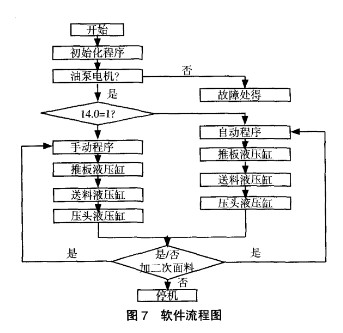

水泥制砖机控制系统软件是根据对水泥砖机系统组成及控制原理分析，制砖机控制系统软件由下面各程序模块组成，其体如下，其流程如图
7 所示
( l ）初始化程序
系统初始化参数设置，对一些数据寄存器及定时器清零复位．
（2）单步调试程序系统调试使用，供维修人员使用．进入此程序后．连锁条件解除，设备完全由人工控制各部件的开启。
( 3 ）故障处理程序处理系统故障，根据输入信号的不同类型显示不同的故障类别，引起操作人员注意和帮助维修人员修理设备，确保设备安全和人身安全。
( 5 ）急停程序
系统出故障时采用此急停程序，能够马上使系统停止
（5）自动程序
系统采用自动模式，使系统自动进入制砖系统控制。
（6）手动程序手动制砖使用
( 7 ）公共程序
多系统功能调用，供程序模块共同使用。
( 8 ）通信程序
系统与其他系统通信时使用。
( 9 ）停机程序执行本程序时，PLC按照水泥制砖机设备所出的工作状态依次关闭所有元件、电源、电机、阀门。
杜甫机械水泥制砖机控制系统改善了传统制砖机人工操作、效率低、精度不高等缺点，实现了砖机的自动化控制，使制砖生产率和砌块产品质量得到了很大的提高，工人劳动强度降低。该控制系统经某些砖厂实际运行显示，设备运转正常，系统性能稳定可靠，充分了满足制砖工艺要求。
