我公司生产的杜甫牌830T液压砖机是采用液压传动的全自动液压砖机，那么在该液压砖机的液压系统中，滤油器的是一个什么样的存在？滤油器有哪些分类，如何选用和安装呢？下面我们先来介绍一下滤油器。

液压砖机的液压系统中，滤油器是用来滤除混在液压油中的各种杂质的，它可以使进入系统的油液保持一定的清洁度，从而保证液压元件和系统可靠地工作。



首先，我们来说一说滤油器的分类：



滤油器按其过滤精度（滤过杂南的颗粒大小）的不同，有普通过滤器、精过滤器、精密过滤器和特精过滤器四种，它们分别能滤去大于100μm、10～100μm、5～10μm和1～15μm大小的杂质。按滤油器滤芯的结构不同，可分为以下几种类型。

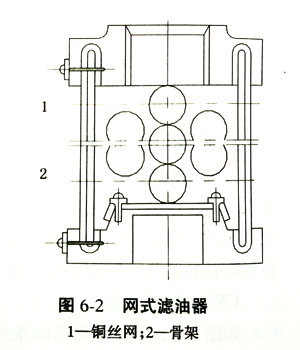

（一）网式滤油器



网式滤油器以铜网为过滤材料，过滤精度取决于铜网层数和网孔大小，这种滤油器结构简单，通流能力大，压力损失不超过0.004MPa，清洗方便，但过滤精度低。在压力管路上采用100、150、200目（每英寸长度上孔数）铜丝网，在液压泵吸油管路上采用20～40目铜丝网。

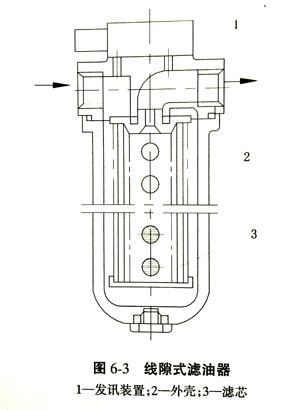

（二）线隙式滤油器



线隙式滤油器其滤芯由直径为0.4mm的铜丝绕成，依靠铜丝间的微小间隙滤除混入液体中的杂质。这种滤油器结构简单，通流能力大，过滤精度比网式滤油器高，但滤芯材料强度低，不易清洗，它常用于低压管道中。当用在液压泵吸油管上时，它的流量规格宜选得比泵大。

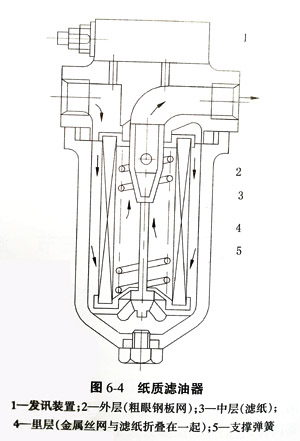

（三）纸质滤油器



纸质滤油器其滤芯为平纹或波纹的酚醛树脂或木浆微孔滤纸制成的纸芯，将纸芯围绕在带孔的镀锡铁做成的骨架上，以增大强度。为增加过滤面积，纸芯一般做成折叠形。其过滤精度较高，一般用于油液的精过滤，但堵塞后无法清洗，须经常更换滤芯。

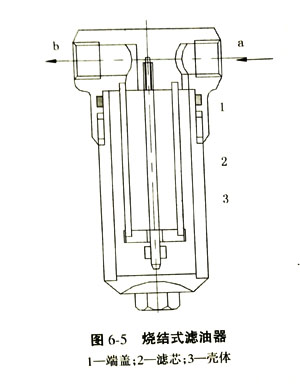

（四）烧结式滤油器



烧结式滤芯用金属粉末烧结而成，利用颗粒间的微孔来挡住油液中的杂质通过。改变金属粉末的颗粒大小，就可以制出不同的过滤精度的滤芯，这种滤芯能承受高压，过滤精度高，抗腐蚀性好，适用于要求精滤的高压、高温液压系统。烧结式滤芯的金属颗粒易脱落，堵塞后不易清洗。

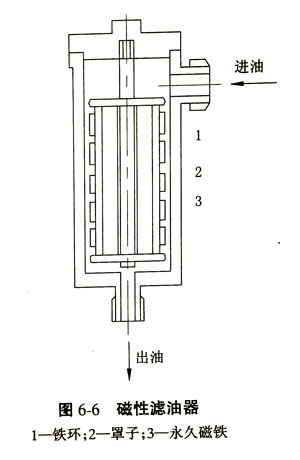

（五）磁性滤油器



磁性滤油器其滤芯由永久磁铁制成，罩子外面为铁环，能吸住油液中的铁屑、铁粉或带磁性的磨料，常与其他型式滤芯合起来制成复合式滤油器。磁性滤油器对加工钢铁件的机床液压系统特别适用。



其次，我们来说一说滤油器的选用：



选用滤油器要考虑以下几点：

1、过滤精度应满足预定要求。

2、能在较长时间内保持足够的通流能力。

3、滤芯具有足够的强度，不因液压力的作用而损坏。

4、滤芯抗腐蚀性能好，能在规定的温度下持久地工作。

5、滤芯清洗或更换简便。

因此，滤油器应根据液压系统的技术要求，按过滤精度、通流能力、工作压力、油液黏度、工作条件等来选定其型号。



最后，我们来说一说滤油器的安装：



滤油器在液压系统中的安装位置有以下几种情况：

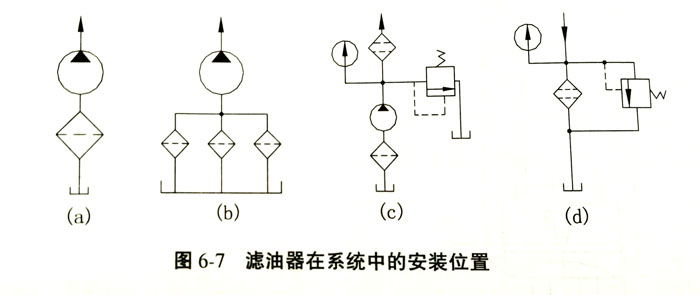

1、安装在油泵的吸油管路上。这种安装方式能有效地保护整个系统，以阻挡油液中较大的杂质。由于油泵的吸油口不允许有较大的阻力，故一般只能安装粗滤油器（如上图a）。当要求安装过滤精度较高的滤油器时，可将两三个滤油器并联在一起使用（如上图b），以增大过滤面积。

2、安装在液压泵的出油管路上。这种安装方式可以保护除液压泵以外的其他各个液压元件。但要注意滤油器应安装在泵到安全溢流阀的分支油路之后或将一溢流阀与其并联使用（如上图c所示），以免滤油器堵塞时引起系统压力过高或泵过载。这种安装方式使滤油器处在工作压力下，所示要求滤油器有足够的强度和刚度。

3、安装在主回油路上（如上图d）。当滤油器不宜在高压下工作或管路上不宜有过大的阻力时，可采用此种安装方式。它可以不考虑滤油器的压力损失，但不能直接防止杂质进入系统中的各个液压元件，而只能循环地除去油液中的杂质，间接地保护各个液压元件。

4、安装在重要元件的前面。在重要元件（如液压伺服阀、微量流量阀等）的前面，有必要时可以单独安装精滤油器，以保护这些元件的正常工作。
