液压砖机由主机、泵站和控制柜组成，主机与泵站通过管件连接，它是液压系统重要的组成部分，对整个设备的性能起着至关重要的作用，由于液压管件种类很多，为了能让大家选对材质和规格，我们就来对液压砖机液压系统中的关键作用和分类进行详细介绍下。
管件包括油管和管接头。
液压系统用油管传送液体，用管接头把油管和元件连接起来。油管和管接头应有足够的强度，良好的密封，较小的压力损失，并且拆装方便。
一、油管
油管的种类有很多，如钢管、铜管、尼龙管、塑料管、橡胶管等，要按照安装位置、工作环境和工作压力来正确选用，油管的特点及适用范围如表6-5。
表6-5油管的特点及适用场合
|
种类 |
特点和适用场合 |
|
|
硬 管 |
钢管 |
能承受高压，价格低廉，耐油，抗腐蚀性好，刚性好，但装配时不能任意弯曲，常用作压力管道 ( 中高压用无缝钢管，低压可用焊接管 ) |
|
紫铜管 |
易弯曲成各种形状，管壁光滑，摩擦阻力小，但承压能力一般不超过6.5 ～10MPa.抗振能力较弱，又易使油液氧化.通常用于仪表和控制装置的小直径油管 |
|
|
软 管 |
尼龙管 |
乳白色半透明，加热后可以随意弯曲成形或扩口，冷却后又能定形不变，承压能力因材质而异，自 2.5MPa 至 8MYa不等 |
|
塑料管 |
质轻耐油，价格便宜，装配方便，但承压能力低，长期使用会变质老化，只宜用于压力低于 0.5MPa的回油管和泄油管 |
|
|
橡胶管 |
高压管由耐油橡胶夹几层钢丝纺织网制成，钢丝网层数越多，耐压越高，用来作中、高压系统中两个相对运动件之间的压力通道 ; 低压管由耐油橡胶类帆布制成，可用作回油管道 |
|
油管的规格尺寸（管道内径和壁厚）可由下面公式算出后，查阅有关的标准选定：
（6-6）
（6-7）
式中 d——油管内径；
Q——管内流量；
V——管中油液的流速，v的取值根据不同情况来取：吸油管取0.5～1.5m/s，高压管取2.5～5m/s（①压力高的取大值，低的取小值，例如：压力在6MPa以上的取5m/s，在3～6MPa之间取4m/s，在3MPa以下的取2.5～3m/s，②管道较长的取小值，较短的取大值，③油液黏度大时取小值），回油管取1.5～2.5m/s，短管及局部收缩处取5～7m/s；
δ——油管壁厚；
P——管内工作压力；
n——安全系数，对钢管来说，p＜7MPa时取n＝8，7MPa≤p≤17.5MPa时取n＝6，p＞17.5MPa时取n＝4；
σ——管道材料的抗拉强度。
油管的管径不宜选得过大，以免使液压装置的结构庞大，但也不能选得过小，以免使管内液体流速加大、系统压力损失增加或产生振动和噪声，影响正常工作。
在强度保证的情况下，管壁可尽量选得薄些，薄壁易于弯曲，规格较多，装接较易。
二、管接头
管接头是油管与油管、油管与液压件之间的连接件，它必须具有装拆方便、连接牢固、密封可靠、外形尺寸小、通流能力大、压降小、工艺性好等各种要求。
管接头种类很多，液压系统中油管与管接头的常见连接方式如表6-6。
表6-6 油管与管接头连接的特点
|
名称 |
结构简图 |
特点和说明 |
|

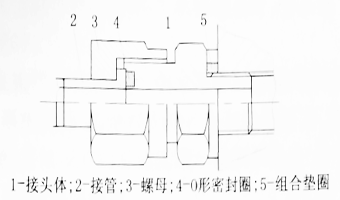

焊接式管接头 |
|
(1) 制造工艺简单，工作可靠，装拆不便 (2) 必须采用厚壁钢管，对焊接质量要求高，当工作压力高时，焊缝往往成为它的薄弱环节 |
|

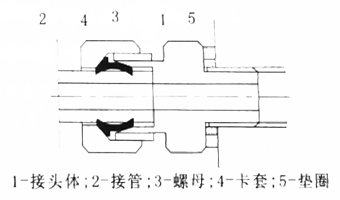

卡套式管接头 |
|
(1) 用卡套卡住油管进行密封，轴向尺寸要求不严，装拆简便 (2) 对油管径向尺寸精度要求较高，常用冷拔无缝钢管 |
|

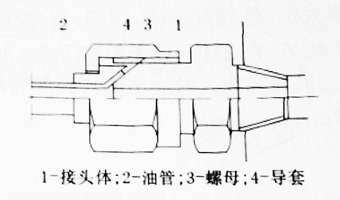

扩口式管接头 |
|
(1) 用油管管端的扩口在管套的压紧下进行密封，结构简单 (2) 适用于铜管、薄壁钢管、尼龙管和塑料管等低压管道的连接 |
|

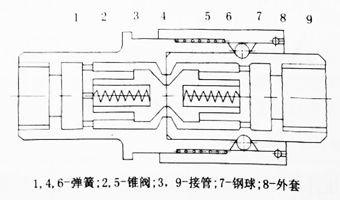

快速管接头 |
|
(1) 适用于管路需经常拆卸处 (2) 图示为油接通状况 (3) 要拆卸时，把外套 8 向左推，同时拉出管 9 ，油路即断开，这时弹黄 4 使外套 8 复位，锥阀 2 、 5 分别在弹簧 1 和 6 的作用下外伸，顶在件 3 和件 9 的阀座上而关闭油路，使两边的油都不会流出；需要接装时，仍把外套 8 左推，同时插入管 9 ，此时，锥阀 2 和 5 相互挤紧而压缩弹簧 1 、 6 ，使油路接通 |
以上是小编总结的有关液压砖机关键的相关作用及分类，在选择时应根据液压砖机的压力和工作环境进行选择，还要考虑实际情况，选择高压、防腐蚀的橡胶油管。
